流量计种类

           计量是天然气贸易活动中必不可少的一个环节，若计量出现较大偏差，则可能影响贸易的公正性，影响消费者和企业的利益，不利于天然气贸易活动的健康发展。因此，科学的选择计量仪器显得尤为重要。

          与国外相比，我国天然气计量起步较晚，但在近几年的大力发展下，还是取得了一定成绩的。本文主要针对天然气计量方法的种类、测量原理、优点及其缺点进行了分析，并对天然气计量中存在的一些问题及其解决对策进行了说明。

差压流量计

    差压流量计主要包括孔板式、阿牛巴以及弯管式。

    ①孔板式流量计

    孔板式流量计原理为质量守恒定律和能量守恒定律，即流体连续性方程和伯努利方程。流体流量越大，差压越大，以此为依据对流体流量进行测量。

    优点：该样式的流量计所用的节流件全球通用，无需进行实流校准，且结构简单、牢固、性能稳定可靠、价格较低，因此具有广泛的应用。

缺点：范围宽度为3：1，限制了其应用范围，而法兰连接法容易导致跑冒滴漏现象，增加了后期的维护成本。

    ② 阿牛巴流量计

    阿牛巴流量计工作原理为充满导管的流体流经流量计的检测杆时，检测杆的迎流面和背流面会产生不同的压力值，前者为全压平均值，而后者则被称为静压值，两者的差值就是计算流体流速和流量的主要依据。

    优点：安装较为简单，压损较小，准确度高，强度好，耐磨损性能较好，防泄漏性能好。

    缺点：迎流面和背流面的取压孔容易发生堵塞，且迎面取压孔的边缘处容易受流体的磨损，因此容易出现测量性能不稳的现象。

    ③ 弯管流量计

    弯管流量计以质量守恒、能量守恒和动量矩守恒三大定律为测量技术，流体经过管道的拐弯处时，内侧流速大于外侧流速，且呈现一定的规律性，当弯管的角度为45°时，只要测量弯管内外压差和流体的密度时，就可计算出流体的流速，然后根据流体所经弯管的横截面积，即可求得流体的流量。

    优点：不受插入件或节流件的影响，无压力损失，精度高，可重复性好。直管段范围要求较宽，而传感器的磨损或者结垢，对流量计的精度影响较小。

    缺点：对测量大流量流体较为准确，而小流速测量准确度较差。

气体涡轮流量计

    涡轮流量计是一种管径中全截面流速流量的流量计，其测量原理是将一组叶轮悬置于流体中，流体流动时带动叶轮转动，然后根据叶轮的转动速度来获得流体的平均流速，并以此为基础计算出流体流量。

    优点：精准度较高，可控制误差在±0.2%至±0.5%之间，压损小、重复性好、稳定性高、能快速响应且该流量计内部结构较为紧凑，体积小，安装以及后期维护较为简单。

    缺点：测量结果受流体性质影响较大，当流体介质的粘度、密度、压力等因素发生变化时，可对测量结果产生一定影响。

气体超声波流量计

    气体超声波流量计是利用流动状态下的流体对超声束的作用，以检测流体体积的一种测量仪表。

    优点：安装简单，精准度较高，可控制误差在0.5%以内；不受机械磨损，长期使用精度不变；不受压力损失的影响，可使用干法进行标定；为非接触性测量，耐腐蚀，可进行管网流动状态的评估测量。

    缺点：对测量环境有一定要求，若测量场合存在高频振动噪声，测量结果容易受到干扰。

    以上测量仪表都有其各自的特点，综合比较，气体超声波流量计在测量精度、稳定性和适用范围上都更具优势，因而也成为国际上天然气贸易的首选产品。

    随着测量技术的不断发展，我国气体超声波流量计的研究已经取得了不小的成果，并解决了一些实际应用过程中存在的问题。

    过去，我们往往容易忽视环境温度对计量的影响。温度不仅影响气体的体积，还能影响计量仪器的准确度。在实际的计量过程中，若忽视外界因素的影响，则可能影响计量结果的准确性。如北方温差较大，若不考虑温度温度影响，则燃气公司可能面临一定的经济损失。

    以孔板流量计为例，该流量计由节流装置、流量显示仪和差压变送器构成，当环境温度变化较大时，节流装置和差压变送器的准确性就要受到影响，从而导致计量结果不准确。相比之下，国产超声流量计Gasboard-7200具有温度补偿功能，可避免温度影响计量误差，有效提升经济效益。

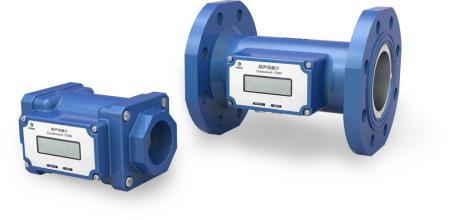

国产超声流量计Gasboard-7200

    总的来说，流量计的选择对于天然气计量工作的精准度影响巨大，企业在选择流量计时，不仅要考虑成本、安装、维修难度，还应考虑使用环境的影响，在满足以上要求的情况下，尽可能的减少计量误差，保证贸易的公平性。
