物位开关

RPD20系列射频开关

产品特点
电气参数

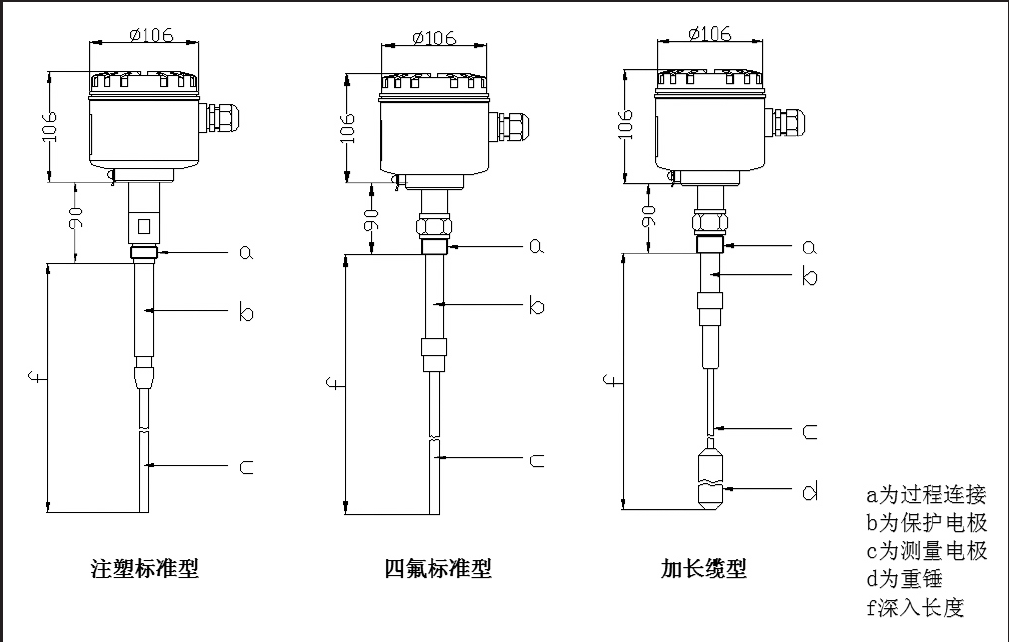

外形尺寸

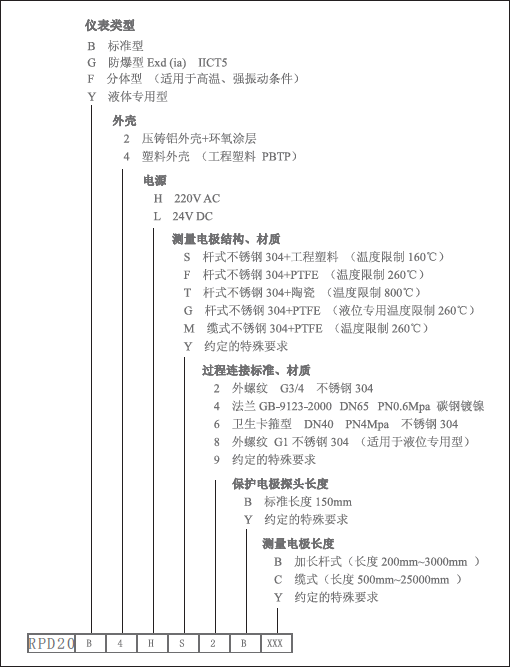

产品选型
安装注意事项

RPD20系列射频导纳系列为通用型点位控制仪表，仪表由一个电路单元，一套防爆外壳和杆式或缆式传感元件(亦称传感器或探头)组成，传感器可选多种材质，可整体或分体型安装。整体安装指将电路单元和传感元件配置在一个防爆外壳上，分体型安装指电路单元和传感元件分别配置在两个独立的防爆外壳上，中间用厂家特制的电缆连接。
本仪表安全设计上符合IEC61010-1：2001标准。
本仪表用电磁兼容设计上符合IEC61326：1997+AL：1998标准。
本仪表防爆设计上符合GB3836.1-2000爆炸性气体环境用电气设备第1部分：通用要求GB3826.2-2000爆炸性气体环境用电气设备第2部分：隔爆型‘d’GB3836.4-2000 爆炸性气体环境用电气设备第3部分：本质安全型‘I;’标准。
RPD20系列射频导纳物位控制技术是一种电容式物位控制技术发展起来的，防挂料(传感器粘附之物料称位挂料)性能更好，工作更可靠，测量更准确，使用性更广的物位控制技术，‘射频导纳’中 ‘射频’既高频，‘导纳’的含义为电学中阻抗的倒数，它由阻性成份，容性成份，感性成份综合而成，所以射频导纳技术可以理解为用高频信号测量导纳的方法。射频导纳技术与电容技术的重要区别是采用了三端技术和测量参量的多样性。电路单元中心端测量信号与同轴电缆中心线连接，然后连接到传感器中心端上。同时同轴电缆屏蔽层悬浮在一个幅度非常小又非常稳定的，但与测量信号等电位，同相位，同频率，但又没有直接电气关系既互相隔离的电平上，其效果相当于，测量信号经过一个增益为‘1’，驱动能力很强的同相放大器，输出与同轴电缆屏蔽层相连，然后再连到传感器的屏蔽层上。地线是电缆中另一条独立的导线。由于同轴电缆的中心线与屏蔽层存在上述关系，所以二者之间没有电位差，也就没有电流流过，既没有电流从中心线漏出来，相当于二者之间没有电容或电容等于零。因此电缆的温度效应，安装电容也就不会产生影响。

上一产品：RPD10系列音叉开关

下一产品：RPD30系列阻旋式料位开关

仪表类型	液体，固体的上下限位开关点输出
适用范围	导电、非导电液位流量开关测量
结构特点	压铸铝外壳或工程塑料外壳；注塑密封或聚四氟变形密封结构；不锈钢加长杆或缆式电极
测量范围	最小测量范围杆式0.3~3m 最大测量范围缆式0.5~35m
测量精度	导电介质优于2mm，非导电介质优于50mm
信号输出	DPDT继电器输出，两组常开、常闭；触点，触点容量：AC200V 5A
允许介质温度	-40℃～150℃(不锈钢304+工程塑料) ，-40℃~260℃（不锈钢304+PTFE）， -40℃～800℃(不锈钢304+陶瓷)
供电电源	24VDC, 最大5W，220VAC，50/60Hz; 110VAC,2W
响应时间	标准：0.2秒可选：0～90秒可调
防护等级	IP65
防爆标注	隔爆型+本质安全型 Exd ia ⅡC T6 Gb
